ABS材质因具备良好的可塑性、抗冲击性和表面光泽度，成为花洒外壳的常用材料。15K超声波塑料焊接凭借高效、精准的优势，是连接ABS花洒外壳的理想工艺。以下是具体的工艺方法：

焊接前的工作
检查花洒外壳的上下壳体，确保无裂纹、变形等缺陷；
用干净的毛巾擦拭焊接面去除灰尘，保证焊接面的洁净，防止产生虚焊；
根据材料的特性和花洒外壳的厚度来设定振幅；焊接压力，根据产品大小调整，一般在2-5bar；
焊接时间通常控制在0.5-2秒，时间过短塑料不充分融化；时间过长容易产生溢胶影响外观；
保压时间一般设置在0.3-0.8秒，能让塑料件在压力下充分融合凝固。

焊接操作流程
将ABS花洒下壳体固定在焊接机的底模上，确保其位置精准，避免偏移。再将上壳体正确放置在下壳体上，使两者的焊接面完全对齐，定位的准确性直接影响焊接后的产品尺寸和密封性。

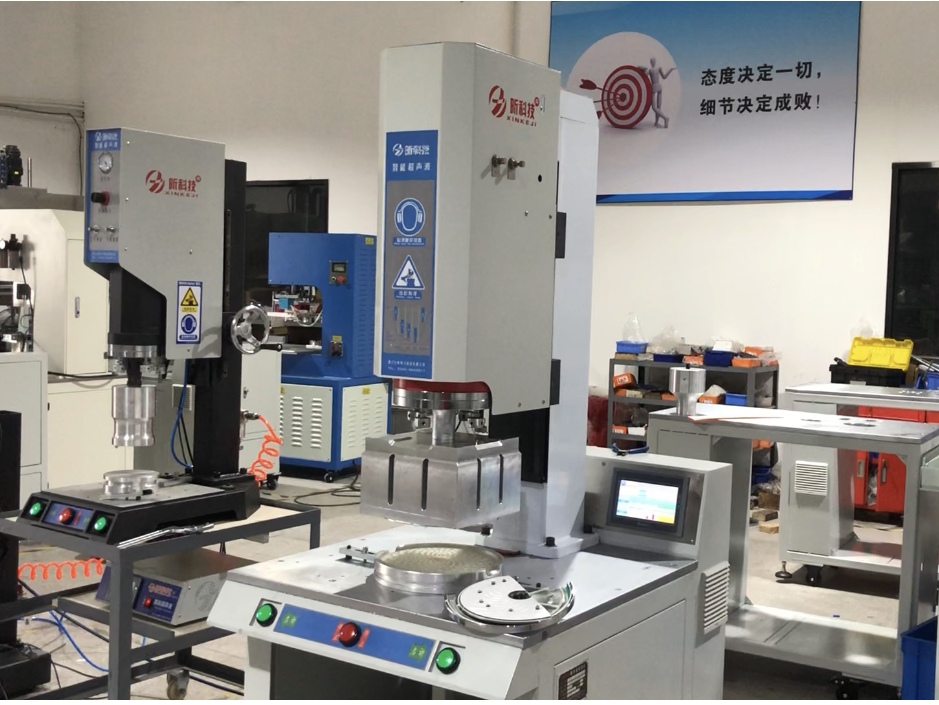

按下启动按钮，超声波发生器产生15KHz的高频信号，经换能器转换为机械振动，通过变幅杆将振动传递到上模具，让花洒上壳体高与下壳体的焊接面发生高频震动摩擦产生高温。
在摩擦加热的作用下焊接面的塑料迅速融化形成融合。超声波塑料焊接机施加的压力使上下壳体的接触面充分融合。
焊接时间结束后，设备进入保压冷却阶段，保持压力直至熔化的塑料冷却凝固，上模具升起，焊接过程结束。

工艺质量控制与优化
焊接后需对花洒外壳进行质量检测，包括外观检查和性能测试。外观上，需确保焊接部位无明显溢料、裂纹、变形，接缝平整光滑；性能测试主要检测焊接处的密封性和拉拔强度。

总之，ABS花洒外壳的15K超声波塑料焊接需围绕“精准定位、参数匹配、外观与强度平衡”的核心，通过规范操作与参数优化，实现稳定可靠的焊接效果。有需要可以联系我们昕科技18250752083，我们将竭诚为您服务。
