在卫浴产品生产中，ABS材质花洒的焊接工艺对设备功率与频率的适配性要求极高。针对200*200mm规格的ABS花洒焊接需求，15K 5600W超声波塑料焊接机是兼具实用性与稳定性的选择，其适配逻辑可从材质特性、设备参数及实际应用效果三方面进行分析。

      ABS材质属于非结晶性聚合物，具有良好的刚性与耐冲击性，熔融焊接温度区间为180℃-220℃，需要超声波设备输出足够能量，才能在短时间内使接触面分子快速振动升温。200*200mm的花洒焊接面属于中大尺寸范畴，焊接时需保证能量均匀覆盖整个接触面，避免出现局部虚焊或过焊问题。

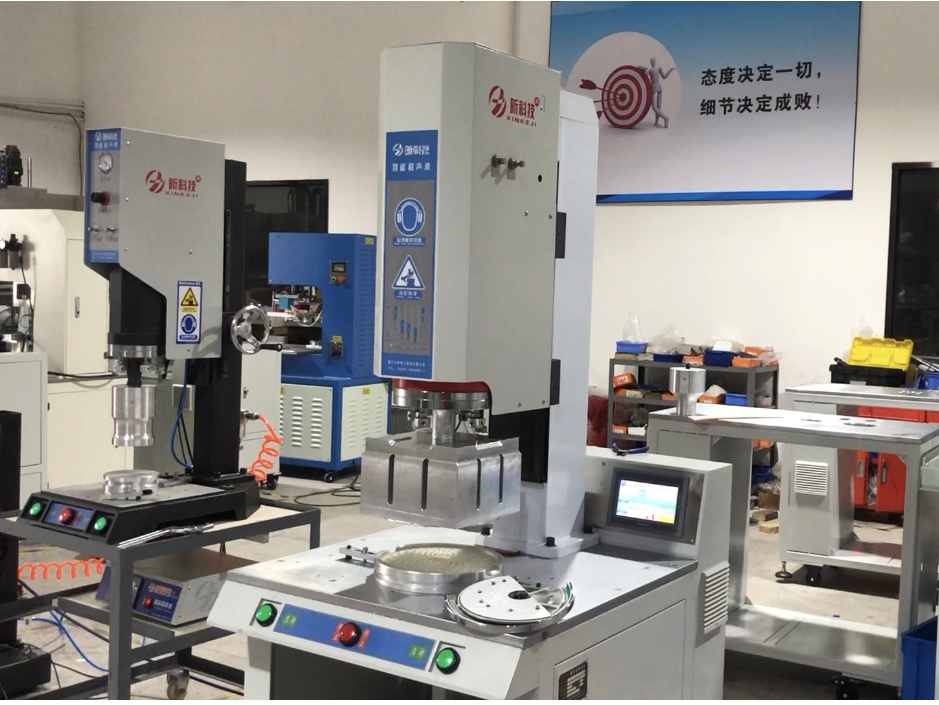

      15K 5600W超声波焊接机的核心优势在于低频高功率的能量输出特性。15KHz的工作频率相较于20KHz更低，声波波长更长，能量穿透力更强，能够均匀覆盖200*200mm的焊接面。5600W的功率输出可提供充足的能量，快速使ABS材质的焊接接触面达到熔融状态，同时配合合理的焊接时间与压力参数，有效避免因能量不足导致的焊接不牢问题。此外，该型号设备的换能器与焊头设计适配中大型工件，焊头的平整度与振幅稳定性可保障焊接过程中能量均匀传递，确保花洒焊接后无漏水、开裂隐患。

      在实际应用中，需配合针对性的工艺参数设置以达到最佳焊接效果。一是焊接压力需控制在0.3-0.5MPa，压力过大会导致花洒壳体变形，压力过小则无法使熔接面紧密贴合；二是焊接时间设定为1.5-2.5秒，保压时间延长至3-5秒，确保熔融的塑料充分流动并冷却定型；三是做好设备日常维护，定期清理焊接头表面的塑料残渣，检查超声波发生器的频率稳定性，避免因频率漂移导致能量输出异常；此外，模具设计需采用分区导流结构，避免焊接时产生的溢料影响产品外观，同时模具表面需进行抛光处理，防止划伤ABS花洒的表面。

       ABS材质吸水率极低，焊接前无需进行烘干处理，可直接上料焊接，有效提升生产效率。综上，15K 5600W超声波塑料焊接机的功率与频率参数，完全匹配200*200mm ABS花洒的焊接需求，既能保证焊接强度符合卫浴产品的使用标准，又能适配规模化生产的工艺要求，是卫浴行业规模化生产ABS花洒的优质选择。有需要可以联系我们昕科技18250752083，我们将竭诚为您服务。
